시행착오⭐️

[YeoJiSu]

📌 큰 값의 segment가 0으로 바뀌지 않는다.

우리를 가장 고통스럽게 했던 이슈다...🤦🏻‍♀️
주소1과 주소2에 들어있는 값을 comparator을 이용하여 비교한 후, 큰 값에 해당되는 주소에는 0을 넣으려 하지만, FPGA 보드 확인 결과 0으로 바뀌지가 않는다.

• four bit register의 clk과 rst에 vcc가 연결돼서 그런 것일 수 있기에 clk 입력과 rst 입력으로 바꾼다.

  👉🏻 unsolved.

• star을 눌렀을 때 toggle이 안돼서 그랬을 것이다.
  → TFF 플립플롭으로 변경
  👉🏻 unsolved.
  → star가 토글된 후의 값이 바뀌어야하니 TFF 플립플롭 결과값으로 선들을 연결
  👉🏻 unsolved.

• 구조를 전면적으로 수정해야할 필요성을 느끼고, 결국 전면 수정 작업에 돌입했다.

  1. comparator 뒤에 연결되어 있는 fourBitRegister 두개 제거.

  2. decimalToBinary 뒤에 fourBitRegister 두개(for 주소1,2) 생성. 각 register는 키패드로 입력을 받았을 때의 값을 저장하는 역할을 함.


  3. mux 두개(for 주소1,2)에 앞서 새로 생성한 fourBitRegister와 changeToZero 값을 넣고, selector로는 입력값인 shap와 Compartor의 결과값을 AND 연산 한 것을 넣음. 그러면, 이 mux는 shap이 들어왔을 때 값이 크면 selector가 1이 되어 0을 출력하게 된다.


  • 이때 입력값이 여러번 들어오는 것을 방지하기 위해 "#"(shap)은 trigger를 통해 입력 받도록 한다.

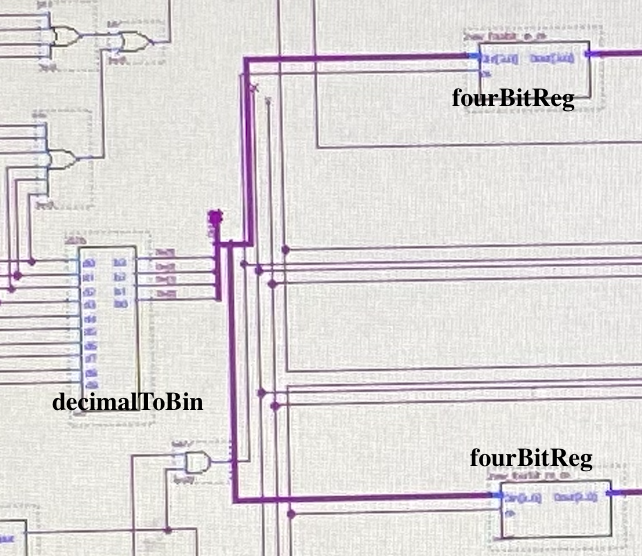

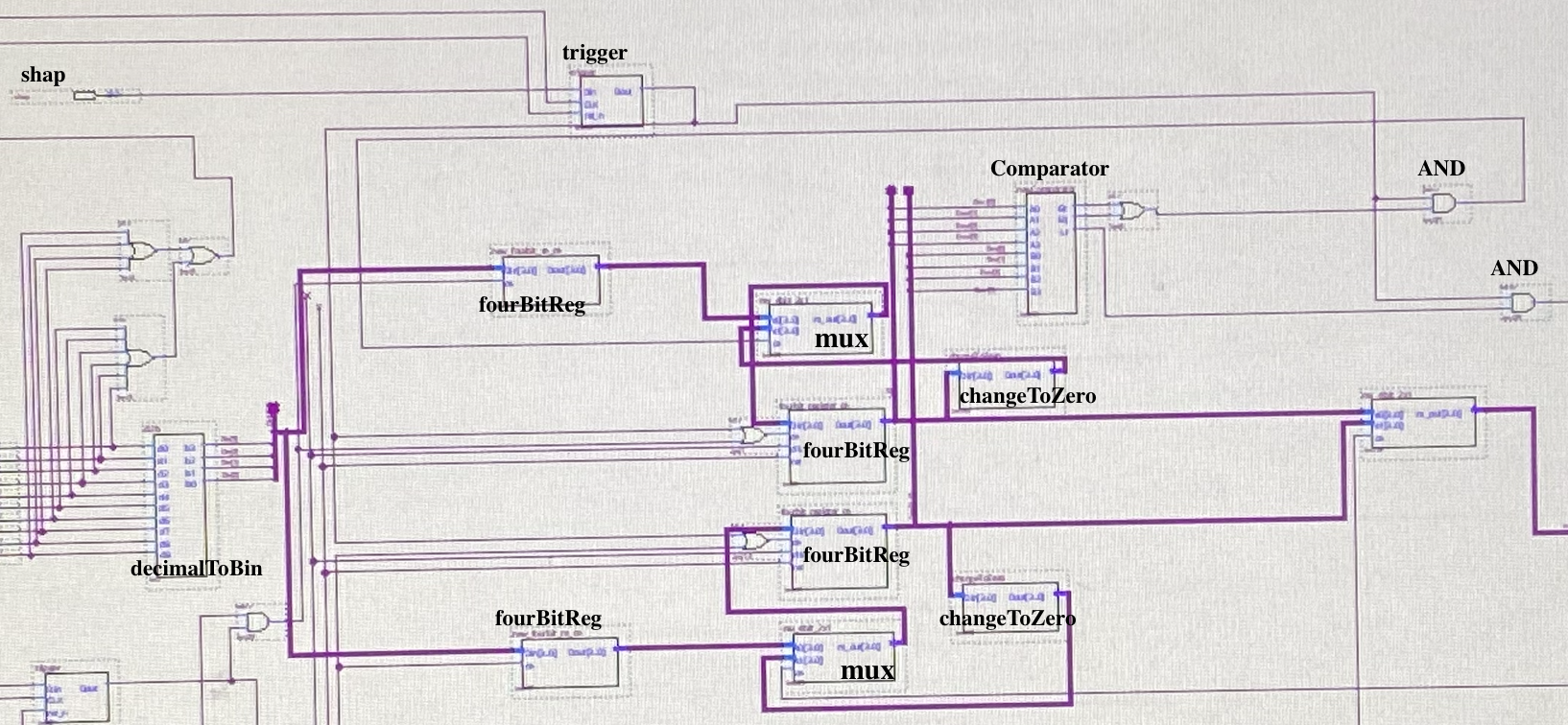

  👉🏻 solved !!! 이전 형태 → 바뀐 형태

[YeoJiSu]

📌 "*"(star) 버튼에 대해 토글이 안된다.

"*" 입력과 연결 되어 있던 DFF 플립플롭을 TFF 플립플롭으로 변경했지만 toggle이 되지 않는다.

• 우리는 한 번 눌렀다고 생각하지만, 기계 입장에서는 입력이 여러번 들어왔다고 인식했을 것이다. TFF앞에 trigger를 붙여서 한번 입력했을 때 한번만 반응하도록 한다.
  👉🏻 solved

[YeoJiSu]

📌 숫자를 두 번 입력 해야 값이 바뀐다. (원래는 입력 즉시 바뀌어야 함.)

"#"을 누르면 큰 값에 해당하는 주소 값에 0을 넣는 것도 되었고, "*"을 통해 토글도 되는 데, 이제 문제는 키패드로 숫자를 입력할 때 두번 입력을 해야 값이 바뀐 다는 점이였다.

• 지연되는 요소가 있다고 생각을 하였고, decimalToBinary와 연결된 fourBitRegister내에 있는 D flip flop이 문제라고 생각을 하였다. D flip flop은 시간을 delay 시키기에 이것을 제거하고 newFourBitRegister을 생성하여 넣었다.

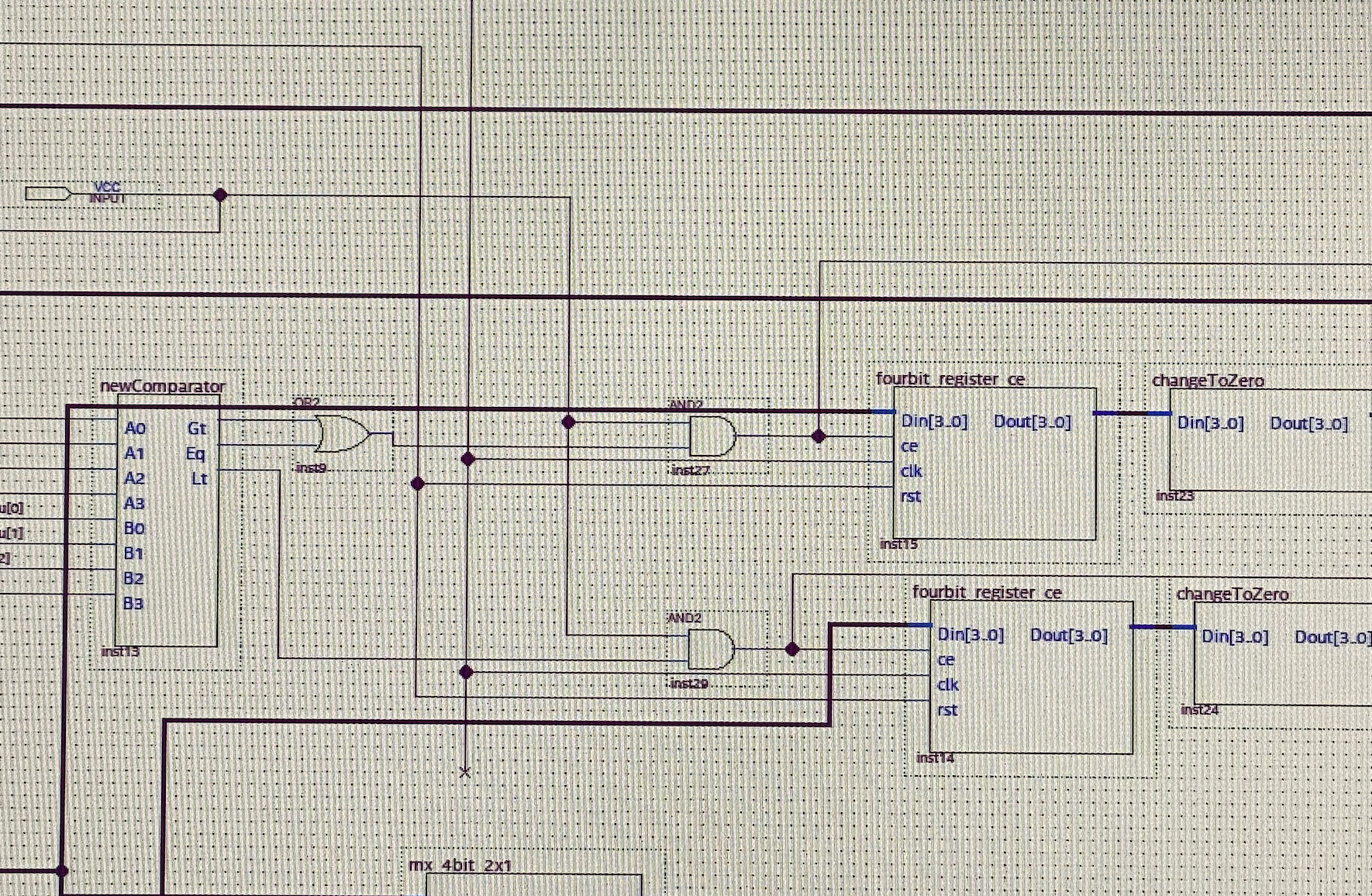

  D flip flop 제거
  →

  새로 만든 newFourBitRegister로 변경


  👉🏻 solved !!!

[Tigerfriend1]

📌 counter를 도입하여 작은 교차로가 2번연속 출발하지 못하는 경우 그 다음 신호에는 무조건 보내는 시스템을 구현 하고자 한다.

하지만 다음 단계로 넘어갈 때, 0으로 바뀌는 것을 우리가 출발한다의 개념으로 잡았기 때문에 비교기에서 0의 값을 비교해버리는 문제가 발생했다.
->이러한 문제는 counter의 값을 변화하는 문제로 이어지게 되고, 제대로 계수하지 못하는 문제가 발생했다.

• 우리는 '0'의 값을 출발시켜 값을 초기화 한다는 개념으로 설정했다는 것에 착안하여 다음과 같이 수정해 보았다.

1. 조건을 차량의 수는 0을 입력할 수 없다로 설정한다.
2. 그렇기 때문에 비교기의 값이 0이 들어온다는 건 무조건 출발시켰다는 개념으로 이해할 수 있다.
3. 비교기의 0의 들어오는 신호와 counter의 클럭 값을 and 시킨다면 비교기의 '0'의 값이 들어올 때는 counter를 증가시키지 않을 수 있다.

[YeoJiSu]

📌 counter 값이 초과될 경우 해당 index의 counter값과 주소 값을 0으로 만들고자 한다.

• idea1
  첫번째 주소 값의 counter가 11(2) 이 되면 reset을 시킨다. 이 때 11일 때 4bit register 에서 0을 select 하도록 한다.

  하지만, 작은 값은 계속해서 0으로 바뀌지 않는다는 문제점을 겪었고(영원히 통행 할 수 없다는 뜻.), 그 원인은 counter가 11이 되는 순간 바로 reset이 되어 counter가 00으로 바뀌어버리기 때문이었다.

• idea2
  @Tigerfriend1 의 방법 -> sharp trigger가 들어왔을 때 판단하며, mux로 select를 하는 방법

  하지만, 양쪽 모두 0,0 이 들어간다는 문제가 있었다. 그 원인은 작은 값은 counter값이 초과되어 0이 된 것이고, 큰 값은 기존 통행 조건에 의해 0이 되기 때문이었다. 양쪽 모두 0,0이 들어간다면 구별할 수 없는 문제가 생긴다.


• idea3
  counter 값이 초과 되었을 때는 기존의 통행 조건을 "바꾸어서 적용한다", 즉 비교기 값을 서로 바꾸어준다는 아이디어를 가지고 수정해보았다.

  counter 값이 초과되면, 값이 뒤집혀야하기 때문에 XOR을 이용하여, 4bit register의 select 입력값으로 넣어준다.

  ✔️ 해당 방법을 통해 해결하였다.
