关系图增强

开始

启用本插件后，会在右上方添加一个侧边栏按钮，打开侧边栏后点击上方的功能按钮，会在侧边栏中绘制相应的关系图。

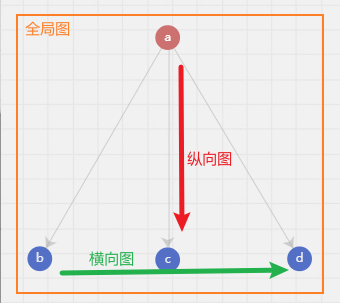

例如，在笔记a中引用了笔记b、c和d，思源笔记的关系图如左图所示，本插件绘制的关系图如右图所示。

本插件更突出层次关系。

更新日志

• v0.4.2
  • 增加显示、隐藏 Dailynote 按钮
• v0.4.1
  • 新功能：路径图
    • 绘制两点间路径
    • 如何选择起点终点
      • 当开启自动跟随时，依次点击起点,终点后，点击路径图按钮，即可绘制。
      • 当未开启自动跟随时，依次点击起点,路径图,终点,路径图，即可绘制。
• v0.4.0
  • 图分割改动，现在无需在插件设置中配置，只需要在笔记文档中引用特定文档即可，具体见功能说明。
  • 起点图，终点图，长尾图功能已迁移至笔记旭日图插件中。
• v0.3.6
  • 增加了连接线的颜色
    • 颜色连接线从起始点开始，直到该分支的尽头，类似思维导图。
• v0.3.5
  • #10 更新侧栏图标。
  • 调整 label 宽度。
• v0.3.4
  • 增加了与起始点处于同一水平的节点的颜色。
• v0.3.3
  • 新功能：长尾图
    • 展示那些链接数少的节点，那些散落在角落里的笔记。
    • 连接数阈值在设置中设置，链接数的上限和下限都可以设置。
  • 新增设置：排除节点
  • 边分割的起始点只能看到相邻节点
• v0.3.2
  • 优化了关系图自动跟随当前文档功能，思源版本需要 2.10.13 以上
• v0.3.1
  • 最大节点数限制将作用于全部的绘制图
  • dailynote 将默认作为分割点
• v0.3.0
  • 新功能：图分割
• v0.2.0
  • 新功能：起始图
  • 新功能：终点图
  • 新功能：邻近图
  • 新功能：纵横图
• v0.1.0
  • 新功能：纵向图
  • 新功能：横向图
  • 新功能：全局图

详细更新日志请查看CHANGELOG

功能说明

基本图

对于上文的关系图，可以分类成以下 3 种基本形式：展示跨层次间关系的纵向图、展示同层次间关系的横向图，和全局关系图。

• 绘制过程由一个起始点开始，即当前文档，在图中用红色标记；其他链接到的点用蓝色标记。
• 设置中可以调整布局方向、布局方式、节点个数限制等。

邻近图

• 从起始点开始，经过特定次链接可达的点所绘制的图。
• 设置中可以调整该次数。

纵横图

• 纵向图和横向图合并后的图。

图分割

有时候当绘制图的节点过多，我们希望将图按某些条件分割时，可以按以下方式操作。

点分割

假设有如下关系图，起始点（当前文档）为 b，那么 b 的位置就是 0，b 正链指向的文档 c、c1、c2 是 1，反链指向的文档 a 是-1。

如果我们想在 c、c1、c2 点分割图形，只要在文档 b 中，引用ge-cv1即可。

类似地，我们在文档 a 中引用ge-cv2也能达到同样效果。

分割后，从b起始的图如下，将不再绘制c,c1,c2之后的节点。

从d起始的图也不再绘制c,c1,c2之前的节点，即关系图已被分割。

而从c起始的图会同时绘制两个部分。

边分割

假设有如下关系图，起始点（当前文档）为 b，那么 b 正链 b-c、b-c1、b-c2 是 1，反链 b-a 是-1。其次类推。

当我们想分割c-d,c1-d,c2-d的边时，我们可以在文档 b 中引用ge-ce2（也可以在文档 a 中引用ge-ce3）。

分割后，从b起始的图如下，c-d,c1-d,c2-d的边不会绘制了。

从e起始的图如下，c-d,c1-d,c2-d的边也不会绘制了。

从c起始的图，将会绘制c-d的边。

• 起始于分割点和分割边上的图可以跨越分割，同时看到两边的图。

其他

• 点击节点可以跳转至对应笔记。
• 设置中可以设置“跟随”当前文档，让笔记与图形联动更流畅。
• 复杂的设置建议另行保存，以防意外丢失。

一些实践

• 笔记可视化 - 关系图增强插件的使用
• 关于关系图增强插件

未来计划

• 布局优化
• 颜色区分

反馈

如果有问题、建议等可通过github issue反馈。

若无法访问也可以通过gitee issue反馈。

赞助

胖头鱼

感谢

• 本项目使用了Dagre进行有向图布局计算。
• 本项目使用了Apache ECharts绘制图形。
• 本项目使用了Color.js进行颜色混合计算。
• 本项目为siyuan插件，已在思源集市上架。
