Summary of what I studied about DICOM
- CT Image, MR Image, Digital X-Ray Image 등 영상의 종류에 따라 데이터를 규정하기 위해 필요한 Attribute들이 다를 수 있는데, 이에 따라 각 영상의 종류는 Information Object Definitions라는 것으로 정의되고, 각 Information Object Definitions마다 필요한 Attribute들이 각각 정의 (Table 1. 와 같이 Information Object Definitions는 각 영상의 종류를 정의)
- Attribute는 환자의 신상 정보, 수행한 검사 정보, 영상 자체의 정보 등 “의료용 영상 파일” 데이터를 규정하기 위해 필요한 다양한 속성들을 의미 (쉽게 말해, Information Entity의 구체적인 정보)

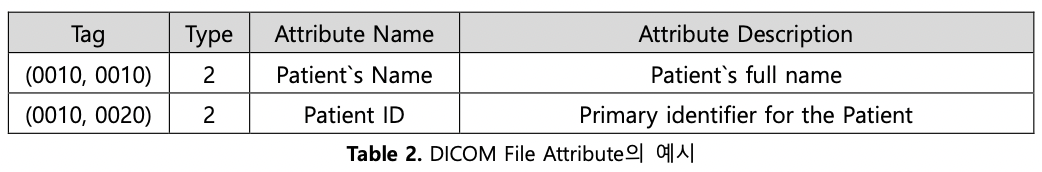

- Attribute는 수천 개 가량이 존재하고, 각각은 아래 4가지 사항으로 정의(Table 2. 참조)
- Unique Attribute Name: 속성 이름
- Unique Attribute Tag: 시스템이 해당 속성을 식별하는 용도로 사용하는 4byte의 값
- Type classification: 속성 입력의 필수/선택 여부 관련 정보
- Attribute Description: 해당 속성에 대한 상세한 설명
- Attribute는 수천 개 가량이 존재하고, 각각은 아래 4가지 사항으로 정의(Table 2. 참조)
- 수천 개 가량의 Attribute는 연관성에 따라 소분류인 “Module”, 대분류인 “Information Entity(IE)”로 분류 (Table 1. 참조)
이미지 출처: http://cgac.chungbuk.ac.kr/Uploads/LECTURE/DICOM-COOKBOOk.doc

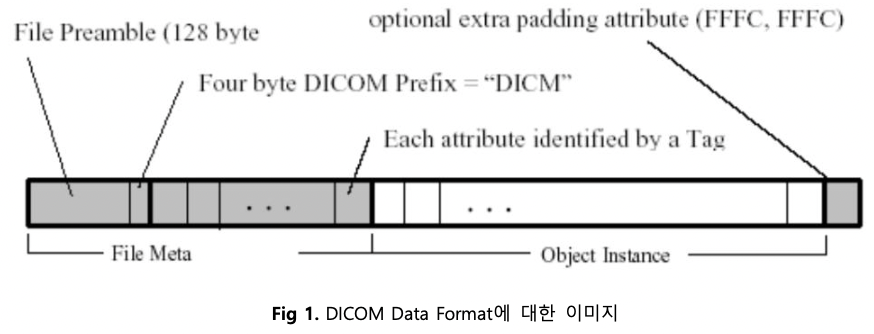

- File Preamble (128 byte): 특별한 사용이나 Application Profile을 위해 사용될 수 있음
- DICOM Prefix (4 Byte): File Preamble 다음에 나오는 Prefix로 해당 파일이 DICOM이라는 것을 명시함
- File Meta Element: 파일에 대한 Attribute를 Data Element의 모음으로 나타냄
- Information Object: 이미지/영상 데이터
이미지 출처: http://cgac.chungbuk.ac.kr/Uploads/LECTURE/DICOM-COOKBOOk.doc

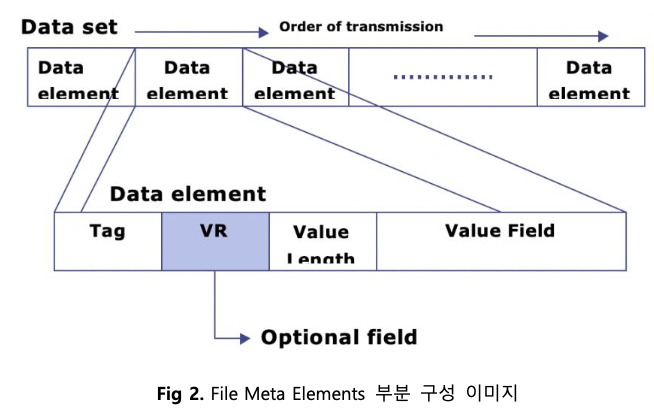

- **Fig 1.**에서 File Meta elements 부분은 **Fig 2.**와 같은 방식으로 구성되는데, 각 Data element 마다 순서대로 Attribute 정보가 저장되며 각 Data element는 아래 4가지 사항으로 구성
- Tag (4 byte): 앞서 정의된 Attribute의 Tag로 어떠한 Attribute인지를 명시
- VR (Value Representation, 2 byte): 속상 값의 타입을 명시
- Value Length (2 or 4 byte): Value Field의 길이를 명시
- Value Field: 해당 Attribute에 대해 실제로 담긴 정보
